Détails sur le produit:
|

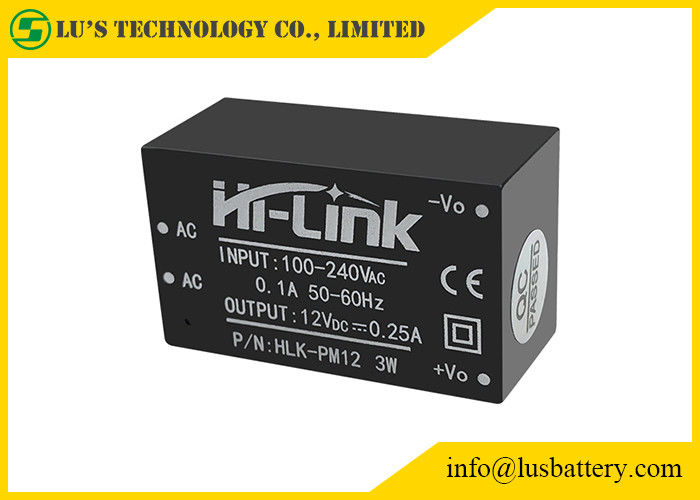

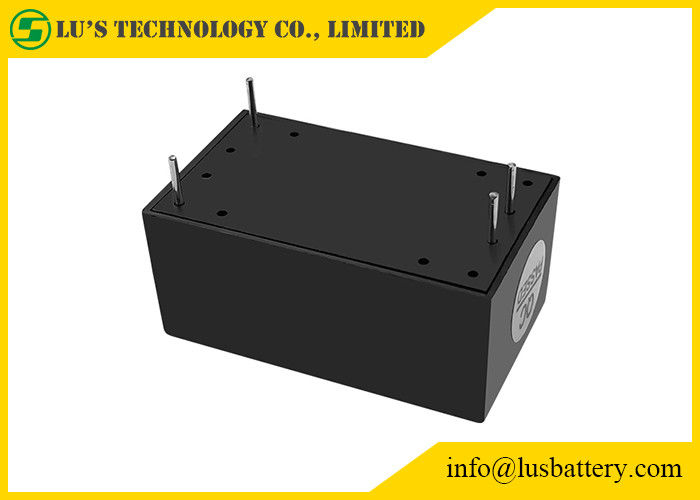

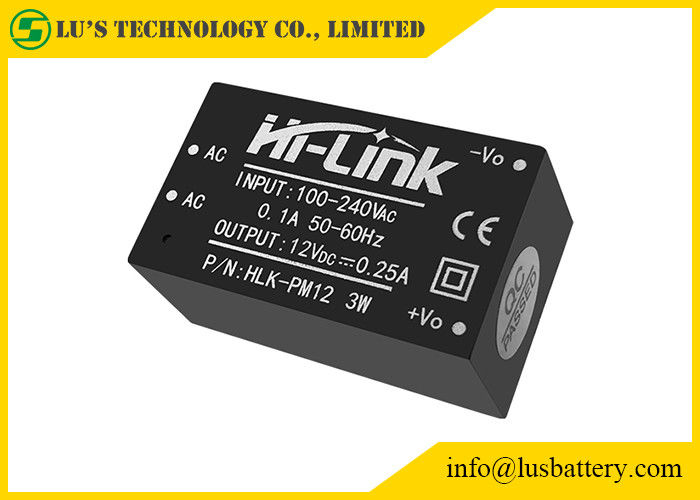

| nom: | module de C.C à C.A. | Nombre: | HLK-PM12 |
|---|---|---|---|
| Configuration: | d'isolement | Tension de sortie: | 12V |
| Courant de sortie: | 250mA | LOGO: | Peut être adapté aux besoins du client |
| Surligner: | convertisseur de transformateur à C.A. de 2v 3a,Convertisseur de transformateur à C.A. 250MA,Alimentation de l'énergie HLK-PM12 de changement |
||
| Modèle NON. | Taille (millimètres) | Poids (G) | (w) de puissance de sortie | Tension de sortie (v) | Courant de sortie (mA) | Efficacité % (TYPE) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
hilink pm12 de stabilisateur de tension :
panneau ultra petit de carte PCB de la série 3W
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Articles | Paramètres techniques | Unités | Notes |
| Tension à vide de sortie évaluée | 12.0±0.1 | Volts continu | |
| tension de sortie faite de la frivolité parcharge | 12.0±0.2 | Volts continu | |
| Courant de sortie maximum de courte durée | ≥350 | mA | |
| Courant de sortie maximum de long temps | 250 | mA | |
| Régulation de tension | ±0.2 | % | |
| Règlement de charge | ±0.5 | % | |
| Efficacité de basse tension d'entrée | Vin=115Vac, sortie plein load≥73 | % | |
| Efficacité de haute tension d'entrée | 3Vin=230Vac, sortie plein load≥73 | % | |
| Ondulation de sortie et bruit (mVp-p) | ≤120 a évalué la tension d'entrée, chargement complet de sortie. Avec l'essai d'oscilloscope de la largeur de bande 20MHz, de côté 10uF de charge et de capacité 0.1uF | système mv | |
| Le changement "Marche/Arrêt" dépassent l'amplitude | (Tension d'entrée évaluée, sortie plus la charge de 10%) ≤5 | %Vo | |
| Protection de surintensité de sortie | Charge maximum 110-150% de sortie | ||
| Protection de court-circuit de sortie | Court-circuit direct dans la sortie normale et le retour automatique au fonctionnement normal après retrait de court-circuit | NO--dommages au dispositif entier |
Caractéristiques de sécurité :
Produits 1 conçus pour rencontrer l'UL, conditions de certification de sécurité de la CE.
Sécurité 2 et compatibilité électromagnétique
Conçu avec l'entrée de l'UL 0.5A a certifié l'assurance ;
Panneau de carte PCB utilisant la production plaquée de cuivre double face de plat, matériel pour le niveau d'estimation du feu 94-V0 ;
Normes de sécurité : Conformité à UL1012, EN60950, UL60950
Tension d'isolation : JE/PO/P : 2500VAC
Résistance d'isolation : Je/PO/Rhésus ℃ Ohms/500VDC 25 70% de P> 100M
Conduction et rayonnement : conformez-vous à EN55011, EN55022 (CISPR22)
Décharge électrostatique : Niveau du CEI/en 61000-4-2 4 8kV/15kV
Immunité de rayonnement de rf : Le CEI/en 61000-4-3 voient la note d'application
Conception de sécurité des 3 températures
À la température ambiante, les condensateurs de cette puissance, la surface intérieure de la température maximale de convertisseur principal ne dépasse pas 90
℃ ;
La température de surface maximum de Shell ne dépasse pas le ℃ 60
