Détails sur le produit:
|
Utilisation: | commutateur intelligent d'isolement de ménage dévolteur | Tension: | 9VDC |
---|---|---|---|
actuel: | 2200mA | Logo: | Adapté aux besoins du client |
Fréquence de sortie: | 50/60HZ | Échantillons: | 2 PCs libres |
PAIEMENT: | TTT | Délai d'exécution: | 3-5 jours |
Surligner: | C.A. 2200mA au convertisseur d'alimentation CC,C.A. du Ra 5V au convertisseur d'alimentation CC,Hlk 20m09 |
Note : essai à la température ambiante
Nom de projet
|
Criterial technique
|
Unité
|
Note
|
Tension d'entrée évaluée
|
100-240
|
VCA
|
|
Chaîne de tension d'entrée
|
85-264
|
VCA
|
ou 70-350Vdc
|
Courant d'entrée maximum
|
≤0.6
|
|
|
Courant de montée subite d'entrée
|
≤34
|
|
|
Début lent d'entrée
|
≤50
|
Mme
|
|
Haute tension d'entrée
|
MTBF≥100000
|
%
|
|
efficacité
|
|||
Fiabilité à long terme
|
2A/250Vac
|
h
|
|
Fusible externe
|
|
|
fusible lent
|
recommandation
|

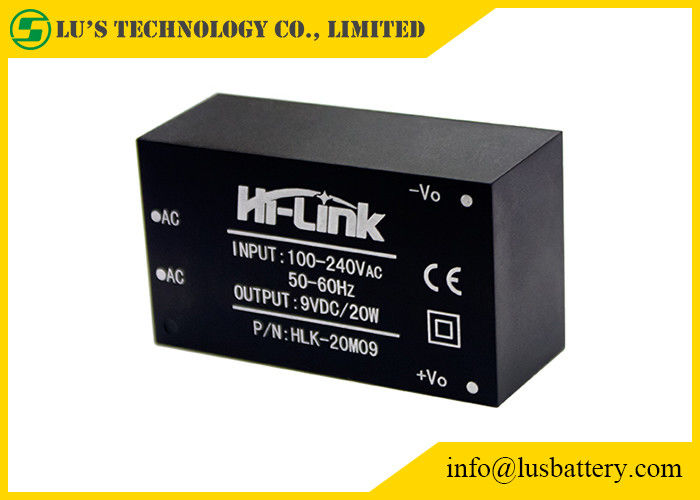

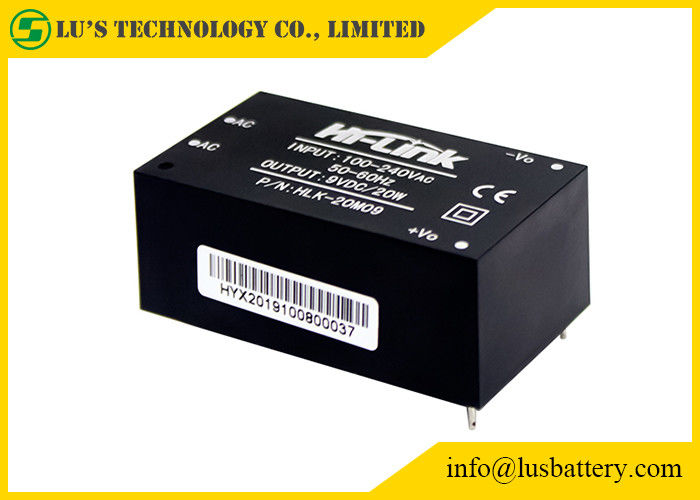

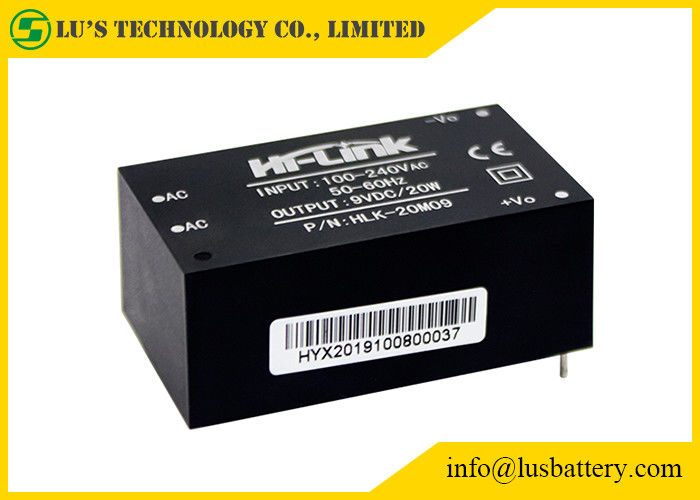

MINI caractéristique du hlk 20m09 d'alimentation de l'énergie 9V/2200mA :
Entrée
Sortie :
Articles | Paramètres techniques | Unités | Notes |
Tension à vide de sortie évaluée | 9±0.1 | Volts continu | |
tension de sortie faite de la frivolité parcharge | 9±0.2 | Volts continu | |
Courant de sortie maximum de courte durée | ≥2300 | mA | |
Courant de sortie maximum de long temps | 2200 | mA | |
Régulation de tension | ±0.2 | % | |
Règlement de charge | ±0.5 | % | |
Efficacité de basse tension d'entrée | Vin=115Vac, sortie plein load≥80 | % | |
Efficacité de haute tension d'entrée | Vin=230Vac, sortie plein load≥82 | % | |
Ondulation de sortie et bruit (mVp-p) | ≤150 a évalué la tension d'entrée, chargement complet de sortie. Avec l'essai d'oscilloscope de la largeur de bande 20MHz, de côté 10uF de charge et de capacité 0.1uF | système mv | |
Le changement "Marche/Arrêt" dépassent l'amplitude | (Tension d'entrée évaluée, sortie plus la charge de 10%) ≤5 | %Vo | |
Protection de surintensité de sortie | 110-150% de la charge de sortie maximum | ||
Protection de court-circuit de sortie | Court-circuit direct dans la sortie normale et le retour automatique au fonctionnement normal après retrait de court-circuit | NO--dommages au dispositif entier |
Modèle NON. | Taille (millimètres) | Poids (G) | (w) de puissance de sortie | Tension de sortie (v) | Courant de sortie (mA) | Efficacité % (TYPE) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
ALIMENTATION d'ÉNERGIE de CARTE PCB de C.C À C.A. 20W :
