Détails sur le produit:
|
| Description: | Module d'alimentation 10W3.3V | Puissance: | 10W |
|---|---|---|---|
| Poids: | 40g | dimension: | 47*30*22mm |
| Tension de sortie: | 3.3vdc | Échantillons: | Disponible |
| Logo: | Peut être adapté aux besoins du client | Délai d'exécution: | 3-5 jours |
| Surligner: | alimentation d'énergie de soudure de 3a 10W,alimentation de l'énergie 3.3vdc de soudure,Hlk10m03 |
||
Nom :

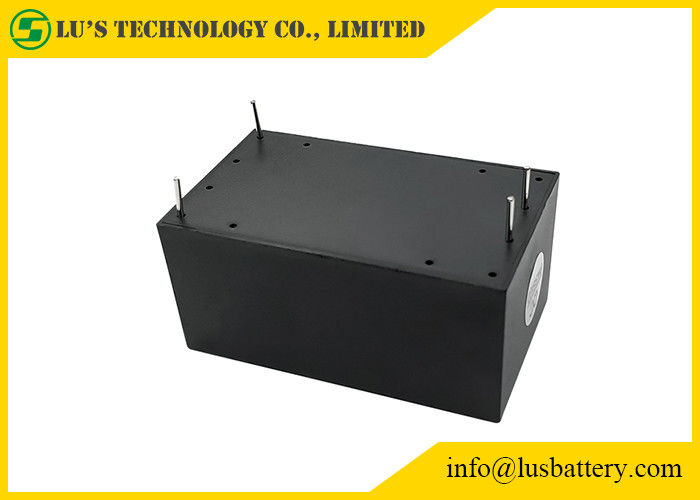

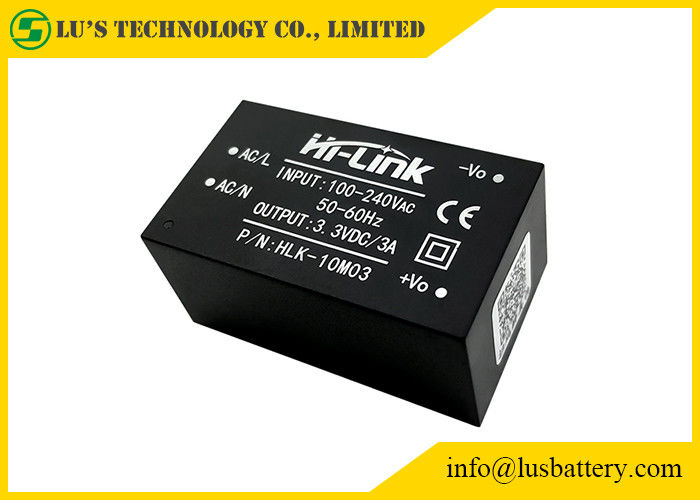

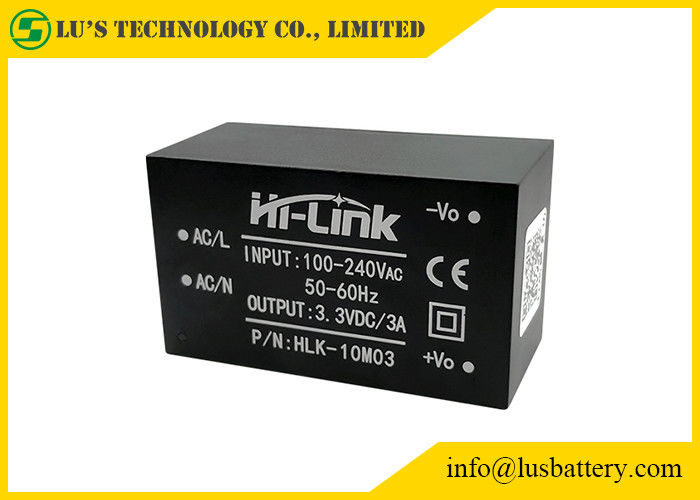

module d'alimentation 10W Ultra-compact
Les séries miniatures énergie le module d'alimentation
L'ultra-petit module d'alimentation d'énergie de la série 10W est un petit volume, module d'alimentation de rendement élevé.
Il a l'avantage de la gamme de tension d'entrée globale, de la hausse de basse température, de la consommation de puissance faible, du rendement élevé, de la fiabilité élevée, de l'isolement etc. de haute sécurité,
et a été très utilisé dans la maison futée, le contrôle d'automation, le matériel de transmission, les instruments et d'autres industries.
| Modèle NON. | Taille (millimètres) | Poids (G) | (w) de puissance de sortie | Tension de sortie (v) | Courant de sortie (mA) | Efficacité % (TYPE) |
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 |
Caractéristique de sortie :
| Articles | Paramètres techniques | Unités | Notes |
| Tension à vide de sortie évaluée | 3.3±0.1 | Volts continu | |
| tension de sortie faite de la frivolité parcharge | 3.3±0.2 | Volts continu | |
| Courant de sortie maximum de courte durée | ≥3000 | mA | |
| Courant de sortie maximum de long temps | ≥3300 | mA | |
| Régulation de tension | ±2 | % | |
| Règlement de charge | ±0.5 | % | |
| Ondulation de sortie et bruit (mVp-p) | ≤50 a évalué la tension d'entrée, chargement complet de sortie. Avec l'essai d'oscilloscope de la largeur de bande 20MHz, de côté 10uF de charge et de capacité 0.1uF | système mv | |
| Le changement "Marche/Arrêt" dépassent l'amplitude | (Tension d'entrée évaluée, sortie plus la charge de 10%) ≤5 | %Vo | |
| Protection de surintensité de sortie | 110-150% de la charge de sortie maximum | ||
| Protection de court-circuit de sortie | Court-circuit direct dans la sortie normale et le retour automatique au fonctionnement normal après retrait de court-circuit | NO--dommages au dispositif entier |
dessin à C.A. de C.C du conversor 10W :
C.A. au transformateur de C.C :
| Modèle NON. | Taille (millimètres) | Poids (G) | (w) de puissance de sortie | Tension de sortie (v) | Courant de sortie (mA) | Efficacité % (TYPE) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
