Détails sur le produit:
|
Type de sortie: | Seul | De puissance de sortie: | 3W |
---|---|---|---|
Tension de sortie: | 5v | Courant de sortie: | 600mA |
Nom de produit: | Module d'alimentation PM01 | Logo: | Peut être personnalisé |
Surligner: | Alimentation 0.6A AC DC,Alimentation AC DC à faible ondulation,Convertisseurs AC DC DC isolés 3W |

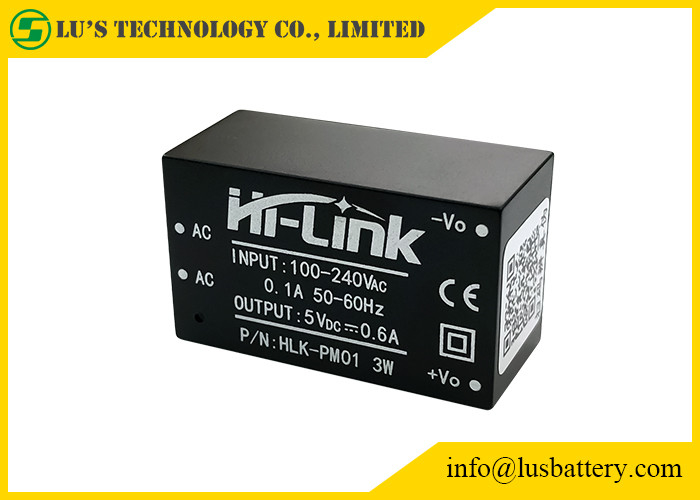

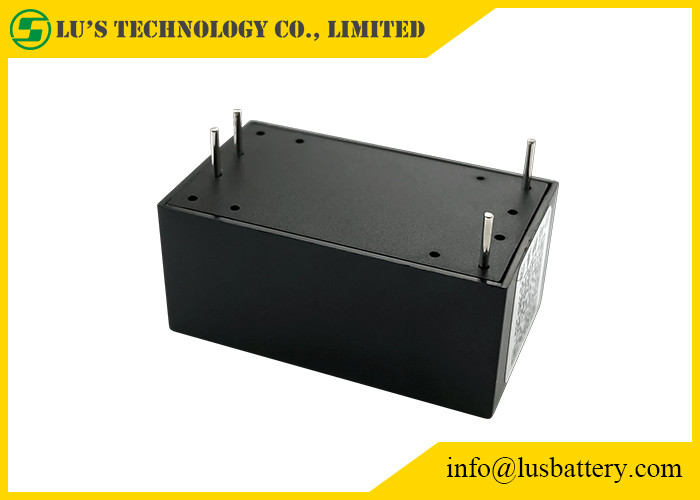

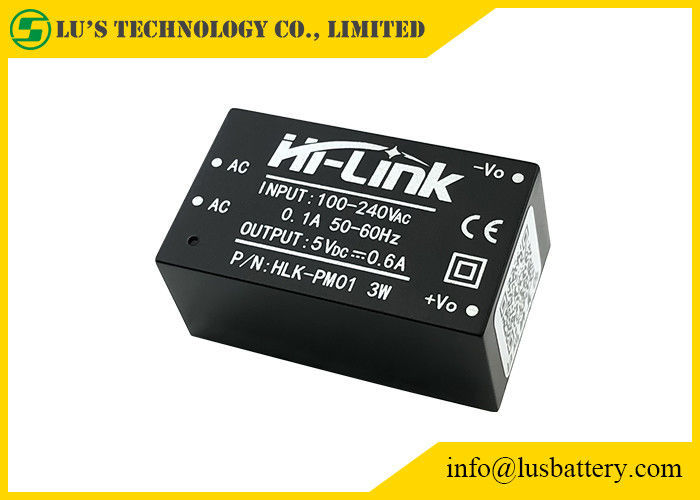

Convertisseurs CA/CC isolés 3 W HLK-PM01 Alimentation CA/CC isolée 5 V 0,6 A 3 W
La série ultra-petite 3W de module d'alimentation est une alimentation de module de petit volume et à haute efficacité.Avec la plage de tension d'entrée globale, une faible élévation de température, une faible consommation d'énergie, un rendement élevé, une fiabilité élevée, une isolation de haute sécurité, etc.A été largement utilisé dans la maison intelligente, l'automatisation, les équipements de communication, l'instrumentation et d'autres industries.
1. Ultra-mince, ultra-petit, le plus petit volume de l'industrie;
Modèle NO. | Taille (mm) | Poids (g) | Puissance de sortie (w) | Tension de sortie (v) | Courant de sortie (mA) | Efficacité % (TYP) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
Articles | Paramètres techniques | Unités | Remarques |
Tension de sortie nominale à vide | 5,0±0,1 | Vcc | |
Tension de sortie nominale à pleine charge | 5,0±0,2 | Vcc | |
Courant de sortie maximal de courte durée | ≥700 | mA | |
Courant de sortie maximum de longue durée | 600 | mA | |
Régulation de tension | ±0,2 | % | |
Régulation de charge | ±0,5 | % | |
Efficacité basse tension d'entrée | Vin=115Vac, sortie pleine charge≥73 | % | |
Efficacité haute tension d'entrée | 3Vin=230Vac, sortie pleine charge≥73 | % | |
Ondulation et bruit de sortie (mVp-p) | ≤100 Tension d'entrée nominale, sortie pleine charge.Avec oscilloscope à bande passante 20 MHz, test de capacité côté charge 10 uF et 0,1 uF | mV | |
Activation/désactivation de l'amplitude de dépassement | (Tension d'entrée nominale, sortie plus 10 % de charge)≤5 | %Vo | |
Protection contre les surintensités de sortie | Charge maximale de sortie 110-150% | UNE | |
Protection contre les courts-circuits de sortie | Court-circuit direct en sortie normale et retour automatique au fonctionnement normal après suppression du court-circuit | Aucun dommage à l'ensemble de l'appareil |
Dimensions:
Modèle chaud :
Modèle NO. | Taille (mm) | Poids (g) | Puissance de sortie (w) | Tension de sortie (v) | Courant de sortie (mA) | Efficacité % (TYP) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22,5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
