Détails sur le produit:
|
Fréquence de sortie: | 50/60 Hz | Courant de sortie: | 1A |
---|---|---|---|
Type de sortie: | Seul | Poids: | 20g |
Température de fonctionnement: | -25~60 | Entrée: | 90~265Vac |
Surligner: | Convertisseur 3,3 V AC DC,convertisseur AC DC d'altitude 2000 m |

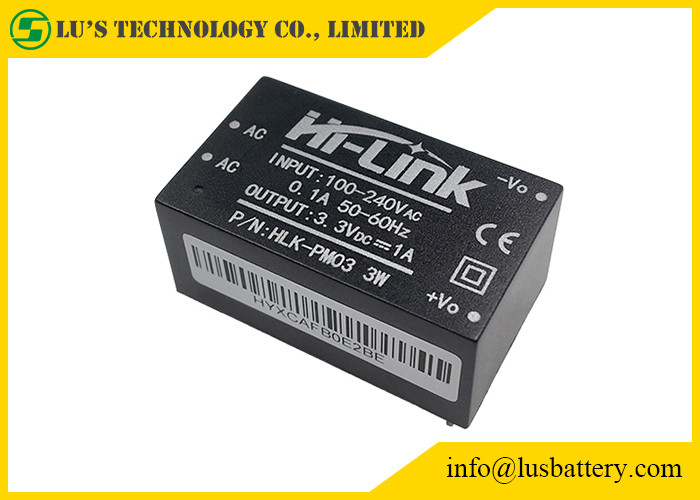

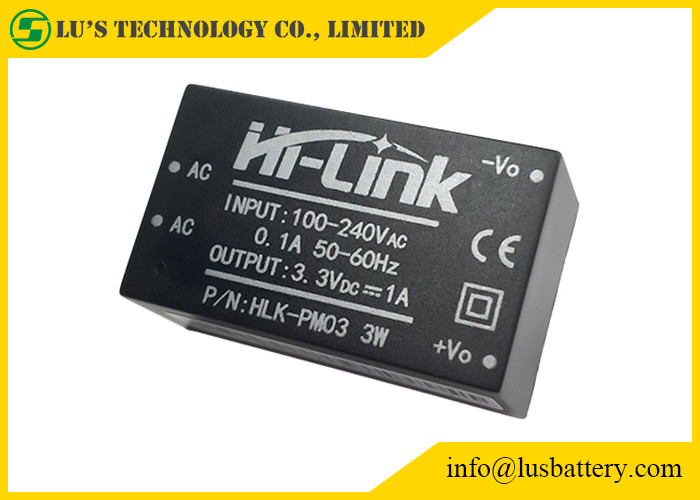

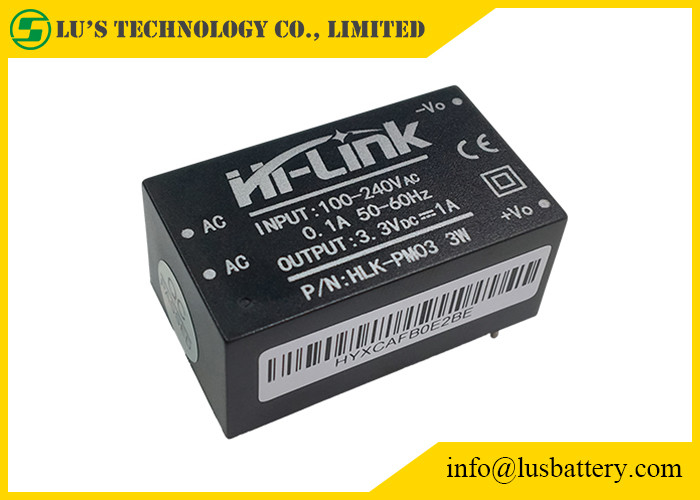

Convertisseur 3.3V/5V AC/DC 1a petit circuit convertisseur DC/DC élévateur de commutation
Articles
|
Paramètres techniques
|
Unités
|
Remarques
|
Température de fonctionnement
|
-25—+60
|
??
|
|
Température de stockage
|
-40—+80
|
??
|
|
Humidité relative
|
5—95
|
%
|
|
Méthodes thermiques
|
Refroidissement naturel
|
|
|
Pression atmosphérique
|
80—106
|
Kpa
|
|
Altitude
|
2000
|
m
|
|
Vibration
|
Coefficient de vibration 10~500Hz,2G10min./1cycle, 60min.chacun le long des axes X,Y,Z
|
|
Répond aux exigences du transport routier secondaire
|
L'alimentation du module de la série ultra-petite 3W est une alimentation odule AC DC de petit volume et à haute efficacité.
Il présente les avantages d'une plage de tension d'entrée globale, d'une faible élévation de température, d'une faible consommation d'énergie, d'un rendement élevé, d'une fiabilité élevée et d'une isolation de sécurité élevée.
Il a été largement utilisé dans la maison intelligente, le contrôle d'automatisation, les équipements de communication, l'instrumentation et d'autres industries.
Nom de l'article | Critères techniques | Unité |
Tension d'entrée nominale | 100-240 | VAc |
Plage de tension d'entrée | 90-264 | VAc |
Courant d'entrée maximal | 0.2 | UNE |
Surtension d'entrée | ;≤10 | UNE |
tension d'entrée maximale | 270 | VAc |
Entrez le démarrage lent | 50 | Mme |
Efficacité basse tension d'entrée | Vin=110VAc, sortie pleine charge≥69 | % |
Efficacité haute tension d'entrée | Vin=220VAc, sortie pleine charge≥70 | % |
Fiabilité à long terme | MTBF≥100 000 | h |
Tension de sortie nominale de charge | +3,3±0,1 |
Vdc |
Tension de sortie nominale complète | +3,3±0,2 |
Vdc |
Courant de sortie maximal à court terme | ≥1200 | mA |
Le courant de sortie maximal pendant une longue période | 1000 | mA |
Régulation de tension | ±0,2 | % |
Régulation de charge | ±0,5 | % |
Ondulation et bruit de sortie (mVp-p) |
70 Tension d'entrée nominale, pleine charge.En utilisant 20MHz de bande passante, Le condensateur de 10 uF et 0,1 uF côté charge doit être testé. |
mV |
Changer l'amplitude de dépassement | (Tension d'entrée nominale et charge de sortie plus 10 %)≤5 | %Vô |
Protection contre les surintensités de sortie | 150-200% de la charge maximale de sortie | UNE |
Protection contre les courts-circuits de sortie | Court-circuit direct à la sortie normale, reprendre automatiquement le fonctionnement normal après la suppression d'un court-circuit |
Articles | Paramètres techniques | Unités | Remarques |
Tension de sortie nominale à vide | 3,3±0,1 | Vcc | |
Tension de sortie nominale à pleine charge | 3,3±0,2 | Vcc | |
Courant de sortie maximal de courte durée | 1100 | mA | |
Courant de sortie maximum de longue durée | 1000 | mA | |
Régulation de tension | ±0,2 | % | |
Régulation de charge | ±0,5 | % | |
Efficacité basse tension d'entrée | Vin=115Vac, sortie pleine charge≥72 | % | |
Efficacité haute tension d'entrée | Vin=230Vac, sortie pleine charge≥72 | % | |
Ondulation et bruit de sortie (mVp-p) | ≤100 Tension d'entrée nominale, sortie pleine charge.Avec oscilloscope à bande passante 20 MHz, test de capacité côté charge 10 uF et 0,1 uF | mV | |
Activation/désactivation de l'amplitude de dépassement | (Tension d'entrée nominale, sortie plus 10 % de charge)≤5 | %Vo | |
Protection contre les surintensités de sortie | Charge maximale de sortie 110-150% | UNE | |
Protection contre les courts-circuits de sortie | Court-circuit direct en sortie normale et retour automatique au fonctionnement normal après suppression du court-circuit | Aucun dommage à l'ensemble de l'appareil |
Modèle NO. | Taille (mm) | Poids (g) | Puissance de sortie (w) | Tension de sortie (v) | Courant de sortie (mA) | Efficacité % (TYP) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
