Détails sur le produit:
|
| Dimension: | 56*40mm | Protection de la température d'IC: | oui |
|---|---|---|---|
| Échantillons: | disponible | Cellule de batterie: | 18650 / 26650/32700 |
| Numéro de la pièce: | LUS-PCM7S26A | Fonction d'OEM: | Accueil |
| Surligner: | Module de circuit intelligent de protection de PCM,module de circuit de protection du PCM 25.9V,26A 7s Li Ion BMS |
||

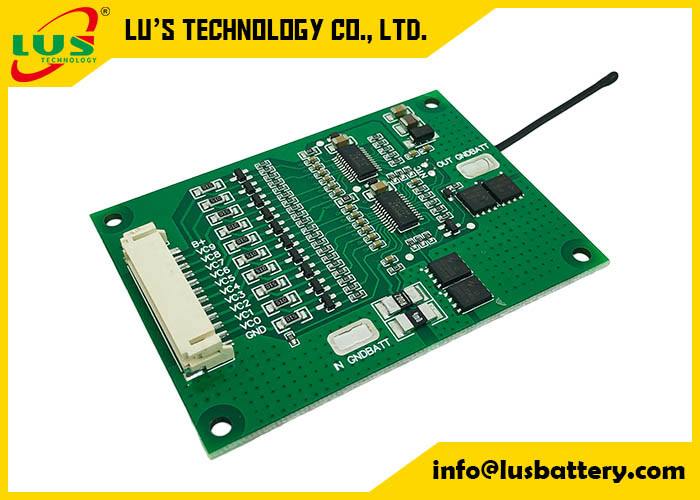

PCM intelligent de batterie du PCM 7s 12A du Li-ion BMS 25.9V pour le PCM 26A de la carte PCB BMS 7S des paquets 7S26A de batterie de Li-ion
Nom de produit : Module de circuit de protection
Modèle No : PCM7S26A
Pour des paquets du lithium-ion 7S/batterie polymère/LiFePo4 de lithium
Batterie au lithium cylindrique (Li-ion)
Batterie prismatique de polymère de lithium (Li-PO)
Caractéristique :
carte 1.Protection pour le paquet de batterie de Li-ion et de Li-polymère de 25.9V 7S ;
2.BMS s'applique pour la batterie de Li-ion/Li-polymer en série ;
3.To empêchent les paquets de batterie de la surcharge, overdischarge, plus d'actuel, au-dessus de la température, court-circuit ;
équilibre des cellules 4.With/fonction d'équilibre ;
5.Compatible avec le Li-ion et les cellules de Li-polymère.
travaux de équilibrage de la fonction 6.How ? après que le paquet de batterie soit entièrement chargé. Le PCM détectera la tension de chaque cellules et équilibrera une tension plus élevée vers le bas jusqu'à ce que d'autres cellules atteignent le même niveau de tension. Par conséquent, il aide des cellules ont une plus longue durée de vie.
Spécifications (le critère peut être réglable comme custominzed) :
| Modèle : PCM07025-V1.0 | ||
| PARAMÈTRE | Critère | |
| Tension | Tension de charge | C.C : 29.4V CC/CV |
| Tension d'équilibre pour la cellule | 4.125±0.025V | |
| Actuel | Équilibre actuel pour la cellule | 80±5mA |
| Consommation actuelle | ≤25μA | |
| Courant maximal de chargement en continu | 12A | |
| Courant dérivé continu maximal | 26A | |
| Au-dessus de la protection de charge | Au-dessus de la tension de détection de charge pour la cellule | 4.25±0.025V |
| Avec le temps de retard de charge | 800mS~1200mS | |
| Au-dessus de la tension de libération de charge pour la cellule | 4.15±0.05V | |
| Au-dessus de la protection de décharge | Au-dessus de la tension de détection de décharge pour la cellule | 2.80±0.03V |
| Avec le temps de retard de détection de décharge | 800~1200mS | |
| Au-dessus de la tension de libération de décharge pour la cellule | 3.0±0.025V | |
| Au-dessus de la protection actuelle | Protection de surintensité de charge | 13.33A±10% |
| Retard de surintensité de charge | 400~600mS | |
| Déchargez la surintensité protection1 | 33.33A±10% | |
| Retard time1 de détection | 700~1300mS | |
| Déchargez la surintensité protection2 | 66.66A±20% | |
| Retard time2 de détection | 70~130mS | |
| État de libération | Coupez la charge, récupération automatique | |
| Protection courte | État de détection | Court-circuit extérieur |
| Temps de retard de détection | 160~240uS | |
| État de libération | Coupez la charge, récupération automatique | |
| Résistance | Circuits de protection (transistor MOSFET) | ≤1.67mΩ |
| La température | Chaîne de température de fonctionnement | -25~+70℃ |
| Température ambiante de température de stockage | -40~+125℃ | |
| Charge au-dessus de la température | 48.5℃±5℃ | |
| Charge sous la température | -5℃±5℃ | |
| Décharge au-dessus de la température | 70℃±5℃ | |
| Décharge sous la température | -25℃±5℃ | |
7S12A carte gauche commune de paquet de PCM de carte PCB de l'équilibre BMS du panneau W de protection de batterie au lithium de Li-ion du PCM 7S26A 18650 Lipo :
Fonction :
Détectez et protégez la batterie contre la surcharge, sur--dicharge, court-circuit de surintensité
, la température détectant la protection et auotmatically la fonction d'équilibre de tension.
Construction avec les composants électroniques à extrémité élevé (IC à extrémité élevé et transistor MOSFET), structure simple
la conception le laissera ont plus de rendement stable de qualité, application flexible (elle peut être employée pour moins
la batterie de série en laissant quelques goupilles de connexion au statut vide), ensemble complet des mesures de protection l'a laissé fonctionne bien
sans tout infulence des accidents inattendus externes.
Au sujet de vos produits, dites-juste nous les cellules relatives de tension A actuel ou l'équipement etc.,
nous aiderons au recomment les produits les plus appropriés pour vous. ou nous concevons pour vous !
