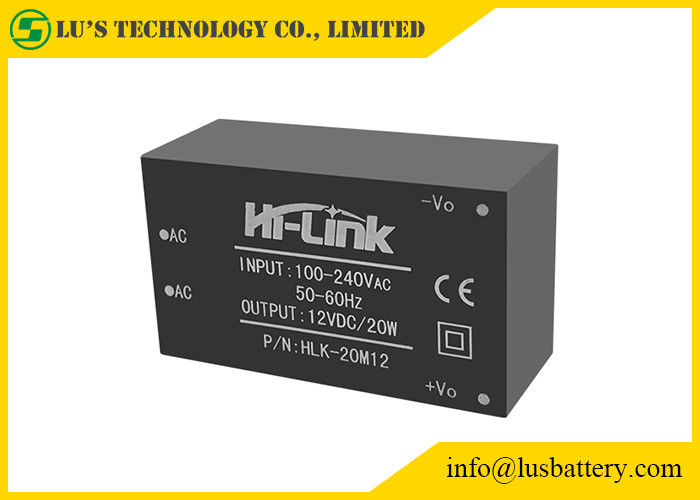

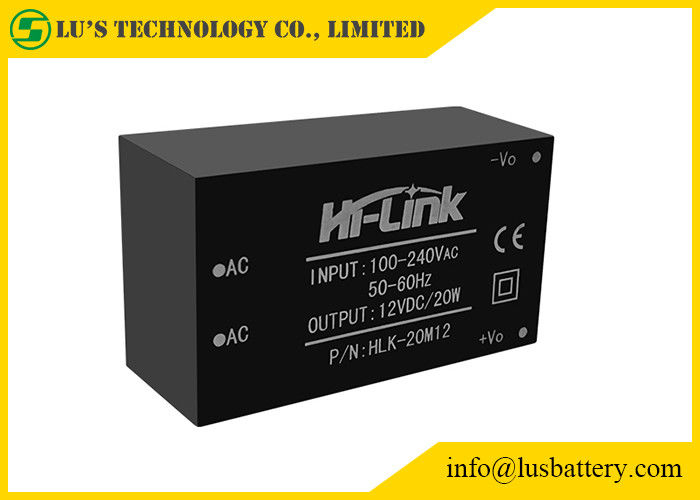

Détails sur le produit:
|
| Numéro de modèle: | HLK20M12 | Tension d'entrée: | 100V-240V |
|---|---|---|---|
| Fréquence de sortie: | 50-60Hz | Tension de sortie: | 12V |
| Courant de sortie: | 1666mA | Caractéristique: | densité de puissance élevée, eco, sortie stable, basse perte |
| Type de sortie: | Simple | ||
| Surligner: | commutation d'alimentation d'énergie de la carte PCB 20w,commutation d'alimentation d'énergie de la carte PCB 1666mA,hlk-20m12 |
||
Description de produit
Le produit est basé sur la norme de la CE.
| Articles | Paramètres techniques | Unités | Notes |
| Tension à vide de sortie évaluée | 12±0.1 | Volts continu | |
| tension de sortie faite de la frivolité parcharge | 12±0.2 | Volts continu | |
| Courant de sortie maximum de courte durée | ≥1700 | mA | |
| Courant de sortie maximum de long temps | 1600 | mA | |
| Régulation de tension | ±0.2 | % | |
| Règlement de charge | ±0.5 | % | |
| Efficacité de basse tension d'entrée | Vin=115Vac, sortie plein load≥80 | % | |
| Efficacité de haute tension d'entrée | Vin=230Vac, sortie plein load≥84 | % | |
| Ondulation de sortie et bruit (mVp-p) | ≤150 a évalué la tension d'entrée, chargement complet de sortie. Avec l'essai d'oscilloscope de la largeur de bande 20MHz, de côté 10uF de charge et de capacité 0.1uF | système mv | |
| Le changement "Marche/Arrêt" dépassent l'amplitude | (Tension d'entrée évaluée, sortie plus la charge de 10%) ≤5 | %Vo | |
| Protection de surintensité de sortie | 110-150% de la charge de sortie maximum | ||
| Protection de court-circuit de sortie | Court-circuit direct dans la sortie normale et le retour automatique au fonctionnement normal après retrait de court-circuit | NO--dommages au dispositif entier |
module d'alimentation Ultra-compact :
| Modèle NON. | Taille (millimètres) | Poids (G) | (w) de puissance de sortie | Tension de sortie (v) | Courant de sortie (mA) | Efficacité % (TYPE) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
1). UL de rassemblement, conditions de la CE
2). Ultra-mince, ultra-petit
3). Toute l'entrée de tension (C.A. : 90 | 264V)
4). Bas ondulation et à faible bruit
5). Surcharge de sortie et protection de court-circuit
6). Rendement élevé, densité de puissance élevée
7). Le produit est conçu pour répondre aux exigences de l'essai d'EMC et de sécurité
8). Consommation de puissance faible, protection de l'environnement, perte à vide <0>
9).100% charge vieillissant et examinant
10)période de garantie de .1 an
alimentation d'énergie 12v 20W :
