Détails sur le produit:
|
Tension de sortie: | 24V | Courant de sortie: | 0.42A, 416mA |
---|---|---|---|
Tension d'entrée: | 100-240V, 70-350VDC | Puissance évaluée: | 90-245 |
Perte à vide: | <0> | LOGO: | Peut être adapté aux besoins du client |
MODULE D'ALIMENTATION: | 10W 24V | Délai d'exécution: | 3-5 jours |
Surligner: | C.A. de DC24v à l'approvisionnement d'alimentation CC,C.A. 0.42A à l'approvisionnement d'alimentation CC,Hilink 10M24 |

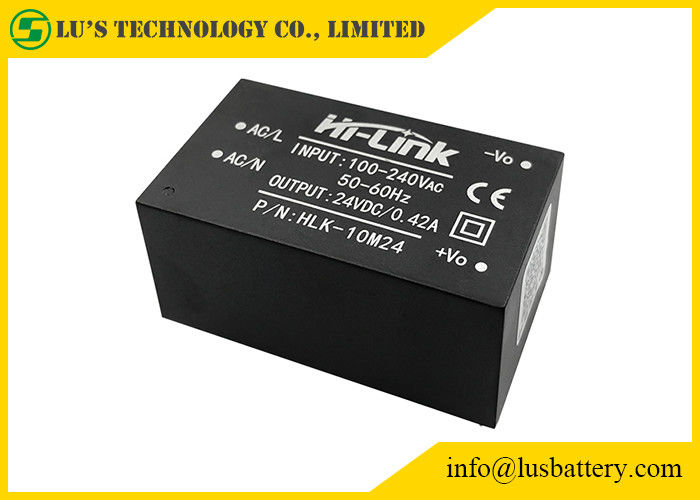

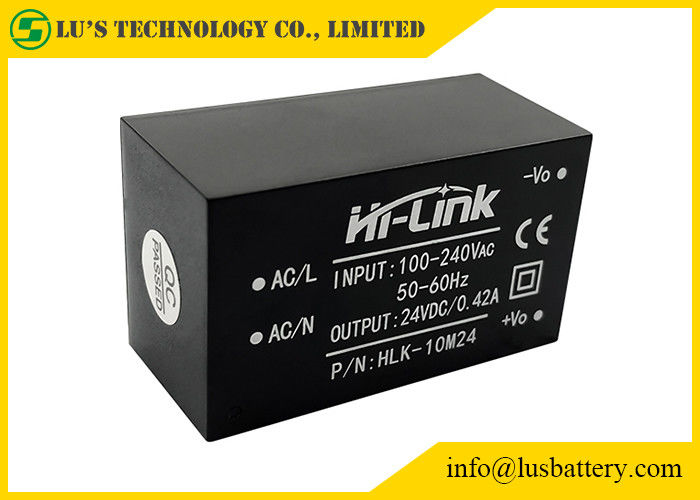

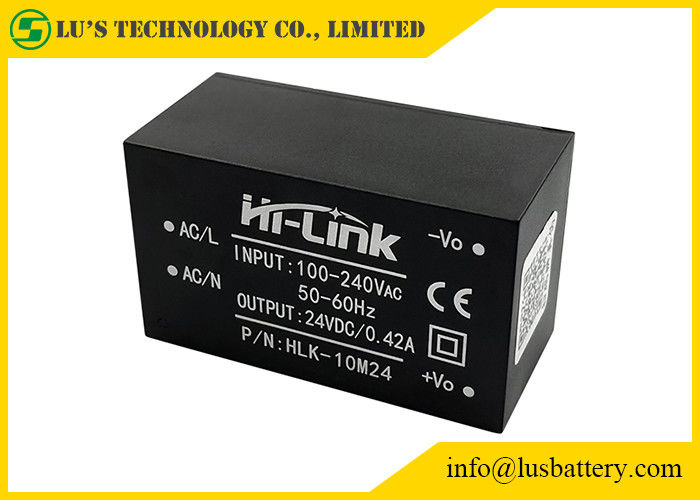

module d'alimentation 10W Ultra-compact :
Module de C.C 24v à C.A. pour le dessin de changement dévolteur d'alimentation d'énergie de la puissance 10W :
CONVERTISSEUR DE C.C À C.A. :
Articles | Paramètres techniques | Unités | Notes |
Tension à vide de sortie évaluée | 24±0.1 | Volts continu | |
tension de sortie faite de la frivolité parcharge | 24±0.2 | Volts continu | |
Courant de sortie maximum de courte durée | ≥480 | mA | |
Courant de sortie maximum de long temps | ≥420 | mA | |
Régulation de tension | ±2 | % | |
Règlement de charge | ±0.5 | % | |
Ondulation de sortie et bruit (mVp-p) | ≤70 a évalué la tension d'entrée, chargement complet de sortie. Avec l'essai d'oscilloscope de la largeur de bande 20MHz, de côté 10uF de charge et de capacité 0.1uF | système mv | |
Le changement "Marche/Arrêt" dépassent l'amplitude | (Tension d'entrée évaluée, sortie plus la charge de 10%) ≤5 | %Vo | |
Protection de surintensité de sortie | 110-150% de la charge de sortie maximum | ||
Protection de court-circuit de sortie | Court-circuit direct dans la sortie normale et le retour automatique au fonctionnement normal après retrait de court-circuit | NO--dommages au dispositif entier |
Caractéristiques d'entrée
(essai au ℃ de température ambiante 20).
Critères techniques d'unité de nom d'article
Tension d'entrée évaluée 100-240 VCA
Gamme de tension d'entrée 90-264 VCA
Courant d'entrée maximum ≤0.2 A
Pointe de courant d'entrée ; ≤10 A
tension d'entrée maximum ≤270 VCA
Présentez Mme lente du début ≤50
L'efficacité Vin=110VAc de basse tension d'entrée, a produit plein-load≥ 69 %
Efficacité à haute tension Vin=220VAc, sortie plein-load≥ 70 % d'entrée
Fiabilité à long terme MTBF≥100,000 h
Tension +5±0.1 volts continu de sortie évaluée de charge
Pleine tension +5±0.2 volts continu de sortie évaluée
Courant de sortie maximum à court terme ≥1000 mA
Le courant de sortie maximum pendant longtemps ≥600 mA
± 0.2 % de Voltage Regulation
± réglementaire 0.5 % de charge
Ondulation et bruit de sortie
(mVp-p) ≤50
Tension d'entrée évaluée, chargement complet. Utilisant 20MHz de largeur de bande,
Le condensateur 10uF et 0.1uF de côté de charge à examiner. système mv
Le commutateur dépassent la Vo du ≤ 5 % d'amplitude (tension d'entrée et charge évaluées de sortie plus 10%)
Protection 150-200% de surintensité de sortie de la charge maximum A de sortie
Court-circuit direct de protection de court-circuit de sortie à la sortie normale, automatiquement fonctionnement normal de résumé après un short
retrait de circuit
inverseurs et convertisseurs :
Modèle NON. | Taille (millimètres) | Poids (G) | (w) de puissance de sortie | Tension de sortie (v) | Courant de sortie (mA) | Efficacité % (TYPE) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
