Détails sur le produit:
|
| Dimension: | 74*54mm | Cellule de batterie: | 18650 / 26650/32700 |
|---|---|---|---|
| Fonction d'OEM: | Accueil | Couleur: | peut être adapté aux besoins du client |
| Surligner: | 15H DU MATIN 5 S 18V,Bms 5s 18v de Li Ion Cells,Bms 18650 d'OEM 5s |
||

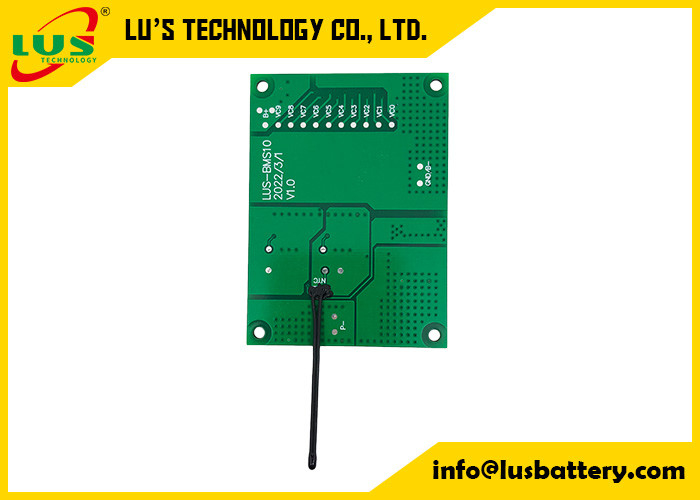

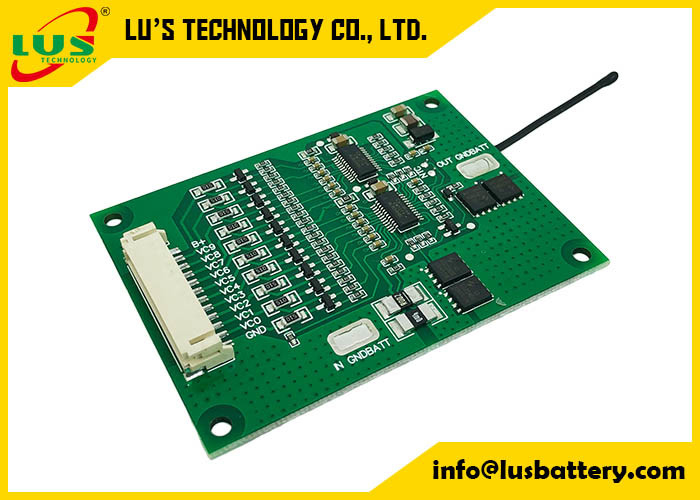

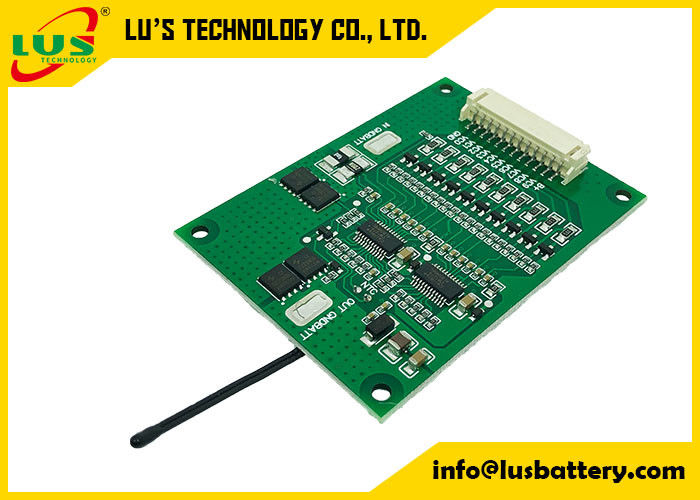

module de carte PCB de PCM de 15H DU MATIN de 5S 18.4V pour le remplissage et la protection de Li-Ion Cells 18650 26650 21700
la batterie du Li-ion 18.5V emballe BMS-5S25A
5S - carte PCB du PCM 60A maximale réglable de 16S 18.5V -59.2V
5S – le module de circuit de la protection 16S (PCM) est une carte autonome bonne marchée pour protéger votre paquet de batterie de Li-ion
contrôleur micro Board de conseil de protection de batterie de Li-ion de lithium du PCM BMS 18650 de 5S 50A 21V
Caractéristique :
carte 1.Protection pour le paquet de batterie de Li-ion et de Li-polymère de 25.9V 7S ;
2.BMS s'applique pour la batterie de Li-ion/Li-polymer en série ;
3.To empêchent les paquets de batterie de la surcharge, overdischarge, plus d'actuel, au-dessus de la température, court-circuit ;
équilibre des cellules 4.With/fonction d'équilibre ;
5.Compatible avec le Li-ion et les cellules de Li-polymère.
travaux de équilibrage de la fonction 6.How ? après que le paquet de batterie soit entièrement chargé. Le PCM détectera la tension de chaque cellules et équilibrera une tension plus élevée vers le bas jusqu'à ce que d'autres cellules atteignent le même niveau de tension. Par conséquent, il aide des cellules ont une plus longue durée de vie.
Spécifications de PCM (le critère peut être réglable comme custominzed) :
| Modèle : PCM07025-V1.0 | ||
| PARAMÈTRE | Critère | |
| Tension | Tension de charge | C.C : 29.4V CC/CV |
| Tension d'équilibre pour la cellule | 4.125±0.025V | |
| Actuel | Équilibre actuel pour la cellule | 80±5mA |
| Consommation actuelle | ≤25μA | |
| Courant maximal de chargement en continu | 12A | |
| Courant dérivé continu maximal | 26A | |
| Au-dessus de la protection de charge | Au-dessus de la tension de détection de charge pour la cellule | 4.25±0.025V |
| Avec le temps de retard de charge | 800mS~1200mS | |
| Au-dessus de la tension de libération de charge pour la cellule | 4.15±0.05V | |
| Au-dessus de la protection de décharge | Au-dessus de la tension de détection de décharge pour la cellule | 2.80±0.03V |
| Avec le temps de retard de détection de décharge | 800~1200mS | |
| Au-dessus de la tension de libération de décharge pour la cellule | 3.0±0.025V | |
| Au-dessus de la protection actuelle | Protection de surintensité de charge | 13.33A±10% |
| Retard de surintensité de charge | 400~600mS | |
| Déchargez la surintensité protection1 | 33.33A±10% | |
| Retard time1 de détection | 700~1300mS | |
| Déchargez la surintensité protection2 | 66.66A±20% | |
| Retard time2 de détection | 70~130mS | |
| État de libération | Coupez la charge, récupération automatique | |
| Protection courte | État de détection | Court-circuit extérieur |
| Temps de retard de détection | 160~240uS | |
| État de libération | Coupez la charge, récupération automatique | |
| Résistance | Circuits de protection (transistor MOSFET) | ≤1.67mΩ |
| La température | Chaîne de température de fonctionnement | -25~+70℃ |
| Température ambiante de température de stockage | -40~+125℃ | |
| Charge au-dessus de la température | 48.5℃±5℃ | |
| Charge sous la température | -5℃±5℃ | |
| Décharge au-dessus de la température | 70℃±5℃ | |
| Décharge sous la température | -25℃±5℃ | |
7S12A carte gauche commune de paquet de PCM de carte PCB de l'équilibre BMS du panneau W de protection de batterie au lithium de Li-ion du PCM 7S26A 18650 Lipo :
Fonction :
Détectez et protégez la batterie contre la surcharge, sur--dicharge, court-circuit de surintensité
, la température détectant la protection et auotmatically la fonction d'équilibre de tension.
Construction avec les composants électroniques à extrémité élevé (IC à extrémité élevé et transistor MOSFET), structure simple
la conception le laissera ont plus de rendement stable de qualité, application flexible (elle peut être employée pour moins
la batterie de série en laissant quelques goupilles de connexion au statut vide), ensemble complet des mesures de protection l'a laissé fonctionne bien
sans tout infulence des accidents inattendus externes.
Au sujet de vos produits, dites-juste nous les cellules relatives de tension A actuel ou l'équipement etc.,
nous aiderons au recomment les produits les plus appropriés pour vous. ou nous concevons pour vous !
