Détails sur le produit:
|
| Dimension: | 56*46mm | La température: | ajustement |
|---|---|---|---|
| Série: | approprié à 4s à 7s | OEM: | Accueil |
| Surligner: | conseil de protection de batterie au lithium de 10S 36V,Conseil de BMS Lithium Battery Protection,Ion BMS de carte PCB Li |
||

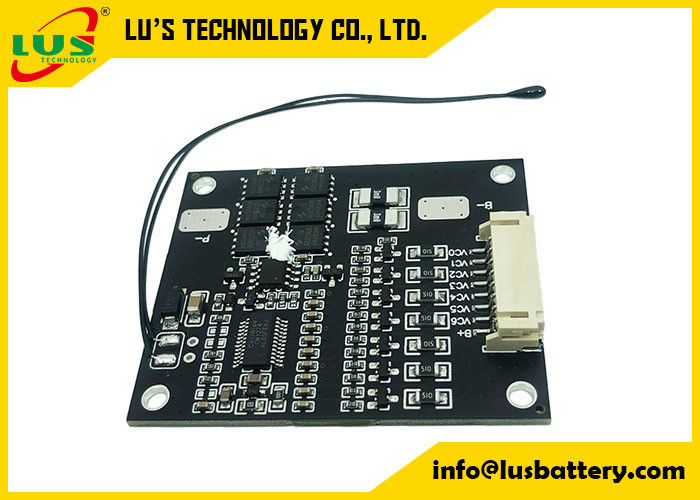

PCM du Li-ion BMS Battery Balancer de carte PCB de conseil de protection de batterie au lithium de BMS 10S 36V 15A 20A 35A
10S 50A 36V PCM/PCB/BMS pour le Li-polymère de LiNCM de Li-ion du paquet 18650 de batterie au lithium 3.7V
PCM de carte PCB de Bms de batterie au lithium de 10S 36V 37V 15A
PCM de carte PCB du Li-ion BMS de la protection d 10S 36V 15A de puissance de lithium
4 à 10 protection de puissance de lithium de la ficelle 36V 37V 42V
Surcharge, au-dessus de décharge, au-dessus de la protection de courant et de court-circuit
Le même courant dérivé 15A gauche
Avec le radiateur et le câble de 300mm
Données :
|
Matière première |
FR-4 |
|
Épaisseur de cuivre |
2OZ/1OZ |
|
Min. Hole Size |
0.8mm |
|
Mn ligne largeur |
10/10mil |
|
Interlignage minimal |
10/10mil |
|
Finissage extérieur |
HASL |
|
Type de conseil |
conseils doubles faces |
|
Utilisation |
Paquet de batterie de lipo d'ion de Li |
|
Port |
mêmes ou deperate |
|
Dimension |
56*46mm |
|
Couleur |
peut être adapté aux besoins du client |
Toutes les fonctions peuvent être de choisir en tant que suivent :
1) Mise hors tension la détection (il peut être fermé à clef quand a enlevé le PCM du paquet de batterie, pour éviter des accidents de sécurité provoqués par des utilisateurs démontage ou remplacement non autorisé)
2) Statistiques de MOS des temps de surchauffe de protection (il peut fermer à clef après N chronomètre la protection de surchauffe pour éviter des accidents de sécurité provoqués par la surcharge d'utilisateur)
3) Puissance sur chronométrer (elle peut fermer à clef après des années de N fonctionnant, il signifie que nous pouvons concevoir un temps de serrure dépend de la durée de vie de batteries, puis l'utilisateur ne peut pas remplacer les batteries seuls)
4) Comptant des temps de décharge (elle peut concevoir la serrure après N fois la charge et la décharge, puis si ne peut pas être la fin de travail de la durée de vie de batteries)
5) Ajoutez la sonnerie (elle peut faire un bruit pour rappeler l'utilisateur de charger quand la batterie est stockée pendant longtemps, la tension doit si bas de la décharge spontanée de protéger des batteries)
6) Identification unique (un numéro d'identité unique peut être ajouté à chaque conseil pour le traçage de produit)
7) Communication d'UART (la communication avec le PC peut être réalisée, à placer et à regarder les données des points ci-dessus 1-6 avant la livraison)
8) La fonction de Bluetooth, puis vous pouvez vérifier le statut de batteries par votre téléphone
L'autre avantage :
Détectez et protégez la batterie contre la surcharge, sur--dicharge, court-circuit de surintensité
, la température détectant la protection et auotmatically la fonction d'équilibre de tension.
Construction avec les composants électroniques à extrémité élevé (IC à extrémité élevé et transistor MOSFET), structure simple
la conception le laissera ont plus de rendement stable de qualité, application flexible (elle peut être employée pour moins
la batterie de série en laissant quelques goupilles de connexion au statut vide), ensemble complet des mesures de protection l'a laissé fonctionne bien
sans tout infulence des accidents inattendus externes.
Au sujet de vos produits, dites-juste nous les cellules relatives de tension A actuel ou l'équipement etc.,
nous aiderons au recomment les produits les plus appropriés pour vous. ou nous concevons pour vous !
PCM 7S pour des données standard de PCM de batterie d'ion de Li :
| Non. | PARAMÈTRE | Critère | |
| 1 | Tension | Tension de charge | C.C : 29.4V CC/CV |
| Tension d'équilibre pour la cellule | 4.125±0.025V | ||
| 2 | Actuel | Équilibre actuel pour la cellule | 80±5mA |
| Consommation actuelle | ≤25μA | ||
| Courant maximal de chargement en continu | 12A | ||
| Courant dérivé continu maximal | 26A | ||
| 3 | Au-dessus de la protection de charge | Au-dessus de la tension de détection de charge pour la cellule | 4.25±0.025V |
| Avec le temps de retard de charge | 800mS~1200mS | ||
| Au-dessus de la tension de libération de charge pour la cellule | 4.15±0.05V | ||
| 4 | Au-dessus de la protection de décharge | Au-dessus de la tension de détection de décharge pour la cellule | 2.80±0.03V |
| Avec le temps de retard de détection de décharge | 800~1200mS | ||
| Au-dessus de la tension de libération de décharge pour la cellule | 3.0±0.025V | ||
| 5 | Au-dessus de la protection actuelle | Protection de surintensité de charge | 13.33A±10% |
| Retard de surintensité de charge | 400~600mS | ||
| Déchargez la surintensité protection1 | 33.33A±10% | ||
| Retard time1 de détection | 700~1300mS | ||
| Déchargez la surintensité protection2 | 66.66A±20% | ||
| Retard time2 de détection | 70~130mS | ||
| État de libération | Coupez la charge, récupération automatique | ||
| 6 | Protection courte | État de détection | Court-circuit extérieur |
| Temps de retard de détection | 160~240uS | ||
| État de libération | Coupez la charge, récupération automatique | ||
| 7 | Résistance | Circuits de protection (transistor MOSFET) | ≤1.67mΩ |
| 8 | La température | Chaîne de température de fonctionnement | -25~+70℃ |
| Température ambiante de température de stockage | -40~+125℃ | ||
| Charge au-dessus de la température | 48.5℃±5℃ | ||
| Charge sous la température | -5℃±5℃ | ||
| Décharge au-dessus de la température | 70℃±5℃ | ||
| Décharge sous la température | -25℃±5℃ | ||
conseil du 0H DU MATIN 7s
